La CFFA è una scheda di espansione che permette di utilizzare schedine Compact Flash come disco fisso e quindi di trasferire comodamente files dal Mac/Pc al IIGS (basta togliere la CF dal IIGS, collegarla ad un adattatore CF collegato al Mac/Pc e trasferire i files con Ciderpress). Peccato che, normalmente, sopra il IIGS viene posizionato il monitor (che deve quindi essere spostato ed appoggiato da qualche parte della scrivania... spazio permettendo) e che il case del IIGS si apre mediante la pressione di due levette di plastica che, apertura dopo apertura, si rimpono abbastanza facilmente.

Per evitare queste operazioni ho pensato di portare il collegamento della CF all'esterno del IIGS nella maniera più indolore possibile (cioè senza fare troppi danni all'amatissimo case).

Allo scopo mi sono procurato questo adattatore IDE ATA per Compact Flash che si trova facilmente nelle fiere dell'elettronica oppure in internet (basta cercare "IDE ATA to CF Compact Flash Internal Memory Card Reader") al costo di pochi euro.

Vista supporto esterno per Compact Flash

Tagliare la parte inferiore della staffa di metallo

Tagliare la parte inferiore

Tagliare la parte superiore della staffa di metallo

Tagliare la parte superiore

Connettere un cavo IDE monocanale

Connettere il cavo IDE

L'adattatore deve essere posizionato in questa posizione

Connettere il cavo IDE

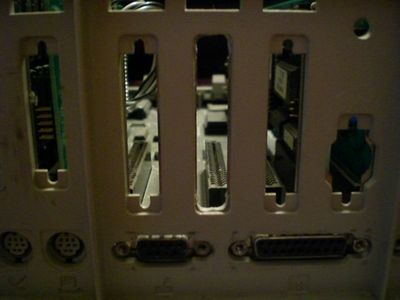

La Compact Flash è troppo alta per passare nello slot e quindi sarà necessario limare la parte superiore interna del foro presente sul GS (la parte dove vengono fissate le viti). Se, a posteriori, l'adattatore verra' rimosso, questa modifica del case non sara' visibile in quanto coperta dai "tappi" previsti per i connettori esterni del IIGS.

Limare il foro nel case

Questo è il risultato finale

Ecco come dovrebbe venire

Adesso possiamo fissare il nostro adattatore all'interno del case. Nella parte bassa si incastra mentre nella parte alta è possibile usare una vitina facendola passare nei fori di aereazione (senza quindi rovinare il case)

Fissare l'adattatore

Connettere quindi il cavo IDE alla CFFA (attenzione che il piedino "1" è nella parte alta della scheda)

Connette il cavo IDE alla CFFA

Inserire una schedina Compact Flash nello slot

Inserire la Compact Flash

Collegare mouse, tastiera, cavo di alimentazione etc ed accendere il computer

Caricando il GS/OS

Funziona!!!!

Caricando il GS/OS

Un progetto alternativo lo potete trovare qui.

Non sono responsabile di eventuali danni al IIGS oppure alla CFFA

SE SEGUITE QUESTE ISTRUZIONI LO FATE A VOSTRO RISCHIO E PERICOLO

ATTENZIONE: le Compact Flash non possono essere cambiate mentre il computer è acceso
